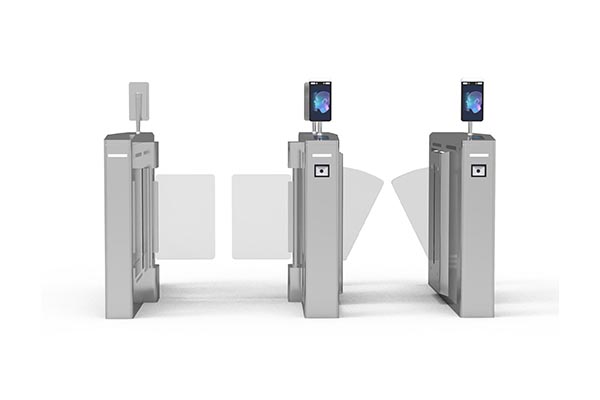

通達智通道閘TDZ-BY56，是標準款室內/室外雙用閘機，機身采用304不銹鋼，抗銹性能強、抗指紋、不易粘塵，機身具有明顯的LED燈光指示標識，能夠有效指引人員通行。多應用于小區、園區、學校、大廈、寫字樓、健身房、機關單位辦公區域等地方。

一、產品特性

1．自主設計閘機外形，能結合場景與通行方式實現個性化的設計與制造；

2．設備造型簡潔、美觀、大方，結構穩固、耐用，可結合烤漆或電鍍工藝，彰顯高端閘機形象；

3．設備可使用透明閘板，具有炫酷燈光效果，具有紅、綠、藍、白多種燈光展示，燈光友好提示是否具有通行權限以及常開、報警、禁止等狀態；

4．閘機自帶通風防潮設計，更好的保證閘機內部空氣對流，實現散熱及防凝露效果；

5．面蓋和側門自帶隱藏式鎖孔設計，

二、綜合性能

6．設備配置無刷電機與私模翼閘機芯/定制擺閘機芯，通過自研算法保證設備定位精準，運行穩定可靠;

7．通過主控板上的按鍵，可編程設備運行狀態，亦可遠程設置閘機模式，實時獲取閘機狀態；

8．非法闖入報警、反向逆行報警，可聯動語音播報、指示燈等警示，同時可實時上傳報警事件，恢復正常后能實時反饋；即同一人員的任何身份標簽（人臉、校園卡、手機 NFC 卡、身份證、二維碼等），均不能在同一通行方向上進行連續身份認證通行，同一方向二次認證時閘翼不開啟，并有語音提示；某一方向的通行過程結束前，行人反方向進入通道將被視為反向闖入，閘翼關閉，閘機語音及燈光提示生成報警記錄；

9．閘機通道支持防尾隨功能，在通道中同時通行人數超過允許通行的人數時，能聯動語音播報、指示燈、IO信號聯動輸出等警示外，并能同時上傳對應的報警事件，最小檢測距離≤5CM；

10．防翻越功能：當設備檢測到有人員翻越通道行為時，聯動語音播報、指示燈、IO信號聯動等報警提示，同時生成報警記錄；

11．設備支持滯留報警，當設備檢測到有人或物體長時間滯留在通道會做警示（包括語音播報，指示燈）超時時間可設置。

12．設備支持人數統計功能，可針對進出方向分別進行統計；通行記錄精準，認證成功未通行不生成通行記錄，認證成功人員通行后生成記錄；

13．設備集成語音模塊，自帶40多種中英文語音輸出， 可以通過菜單自由設定需要的語音播報內容，并可根據不同的事件播放不同的語音類型，語音類型支持≥10種以上可選；

14．設備的噪聲最大聲壓≤60dB(A)，持續噪聲聲壓≤55dB(A)，聽覺聲壓音量支持手工調整，音量支持在60dB(A)~90dB(A)范圍內調整；

15．設備可支持單次開閘或多人開閘指令開閘，并能實時反饋通行人數；

16．設備支持遠程控制行人通行時長設置，以及紅外延時設置，并能實時反饋設置狀態；

17．電控聯動功能：可查詢電控聯動記錄信息，內容至少包括宿舍樓、宿舍房間、時間日期、聯動來源（至少包括閘機聯動）。

18．設備能實時檢測閘機狀態，門處于關門狀態、開門狀態、常開、常閉或非以上正常狀態，

19．三輥閘、擺閘、翼閘、速通門具有統一二次開發接口，一次對接，可控制多種設備。

三、通行控制

20．設備可以遠程設置10多種閘機模式靈活配置，老化模式、雙向受控模式、雙向自由、雙向禁止、單向受控+單向自由，單向受控+單向禁止，單向自由+單向禁止，常開模式；

21．設備應對以上各工作狀態、操作與結果等給出不同的視覺／聽覺指示，如允許通行為綠色，禁止通行、警示為紅色；警示時的聽覺指示應明顯區別于其他指示

22．經授權人員才能通過，未經授權人員無法通行；

23．設備支持通過遙控器實現遠程授權通行，門常開、門恢復、門禁止通行等功能

24．設備具有自動復位功能，行人給開閘信號后，閘機打開后在規定的時間內未通行，系統將自動取消用戶的本次通行的權限；

25．設備可自由設定通行時間長短，并能實時上傳通行完成反饋；

26．設備支持記憶模式，可實現連續快速通行，支持多人進或出開閘指令；

27．設備具有通行超時反饋功能或是通行異常狀態反饋，給開門信號后，規定時間內人員通行，自動關門，并能實時上傳信號給上位機；28．具有統一、標準的對外電氣接口，可與各種門禁板、讀卡器、人臉識別， 條碼平臺、身份證閱讀器、指紋設備等相掛接，便于系統集成，卡片認證具有防復制功能，可與校園一卡通對接，并可通過管理計算機實現遠程控制門單人通行開門、多人通行開門、常開、常閉、消防控制、恢復正常等。

四、安全設計

29．設備具有消防聯動接口，當消防信號觸發時，閘門自動打開，快速引導人員疏散，亦可遠程發送消防指令控制閘門常開，當消防聯動信號解除，閘板將自動復位；

30．具有斷電應急功能，設備標配超級電容，斷電后通道常開，人員可自由通行，滿足消防要求；

31．設備配置12對紅外檢測傳感器，采用防尾隨跟蹤控制技術，授權人員才能通過，未經授權人員尾隨闖入時會發出聲光報警；并能在睛天、雨天等復雜環境下穩定運行，不產生誤報。

32．防水浸功能：通道在底部積水情況下可正常運行，最大水浸高度≥150mm（以產品底部為基準）；

33．設備具備防沖撞功能，在沒有接收到開閘信號，擋板自動鎖死；

34．設備具備紅外防夾功能，在閘板復位的過程中紅外檢測到人在通道中，擋板會自動停止，并能實時上傳行人所處紅外位置信息；

35．轉動力矩恒定且小于10 N·m，確保沖擊力不會對人體造成傷害。

36．鎖定力矩不小于100 N·m，受外力沖擊時確保門翼處于鎖定狀態。

37．設備驅動控制電路有力矩反饋設計（也可稱電流檢測防夾功能），，當門扇關閉過程中遇阻，門扇將瞬間停止，避免意外傷害；

五、安裝維護

38．設備通電帶有自檢功能，并具有報警或語音提示功能；

39．設備自帶正泰漏電保護開關，整機相關電氣模塊工作電壓均不超過24V。

40．可維護度（MTTR）：≤30分鐘（核心部件機芯及電機的更換時間不超過30分鐘）；

41．設備標配膨脹螺釘以及專用工具，方便現場人員安裝。

42．設備具有故障主動反饋功能，針對閘機故障，能主動上傳故障碼，實現預警，方便維護；

六、產品參數

七、產品構成介紹

1. 產品結構主要由機械系統和電控系統兩大部分組成。

2. 機械系統結構：機箱，擋板，擺臂，機芯；機芯組成主要有電機、機架、傳動軸、有機板擺臂等；

3. 電控系統組成有：控制板、無刷電機、紅外傳感器、方向指示燈、空氣開關、電源、報警器等；

4. 人臉機/讀卡器/條碼平臺：當讀授權人臉或卡片、條碼信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；

5. 控制板：產品的控制中心，它接收人臉機/讀卡器/條碼平臺和紅外線傳感器的信號，并對這些信號進行邏斷和處理后，再向方向指示燈、電機發出執行命令；

6. 紅外傳感器：檢測行人位置和起到安全保護作用；

7. 報警器：系統檢測到有非法進入通道的行人時，發出報警提示；

8.方向指示燈：容許通行或靜止通行指示，通行方向指示；

八、工作原理

1. 打開電源，5 秒后系統進入工作狀態；

2. 當人臉機/讀卡器/條碼平臺讀到人員信息時，對讀到的信息進行判斷、處理，如果是授權過的人臉/卡號/條碼會提示識別成功，并通過人臉機/門禁板向閘機主控制板發出開閘信號；

3. 主控板接收到開閘信號，并進行綜合判斷處理后，使方向指示燈轉為綠色通行標志，向閘機控制主板發出有效控制信號，電機運轉 ，線性霍爾控制到位后，給出到位信號，電機停止轉動；

4. 電機轉動一定角度（擺閘為90度），閘門打開（常開模式時，電機不動作），允許行人通過；

5. 行人根據指示燈標志指示通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控板發出信號；直至行人完全通過通道；

6.行人通過后紅外向主控板發送信號，閘機主控板控制電機反轉，運行一定角度后停止（擺閘運行為90度），閘機關閉；

7. 若行人忘記讀卡或條碼，或是未授權人員進入通道時，系統禁止行人通行（常開模式 ，閘門將關上；常閉模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡或條碼，或是已授權人員人臉后方允許通行。

九、控制開閘方式

根據三種不同人群，固定用戶，臨時用戶和特殊人群等的通行方式， 選擇不同的前端識別設備和控制方式， 適配不同的軟件。
